Question 1

À quoi servent les plans éclatés chauffage ?

Accepted Answer

Les plans éclatés permettent de visualiser l’ensemble des pièces d’un appareil de chauffage (chaudière, insert, poêle, cuisinière, etc.) et de repérer précisément la référence dont vous avez besoin. Chaque numéro sur le plan correspond à une pièce détachée identifiée dans notre catalogue.

Question 2

Comment trouver la bonne pièce détachée à partir d’un plan éclaté ?

Accepted Answer

Choisissez d’abord le plan correspondant à votre appareil (marque, modèle, référence commerciale). Sur le plan, repérez le numéro de la pièce recherchée, puis cliquez sur la ligne correspondante dans le tableau ou dans la liste de pièces associées. Vous accédez alors à la fiche produit détaillée avec prix, disponibilité et compatibilités.

Question 3

Je ne trouve pas le plan éclaté de mon appareil, que puis-je faire ?

Accepted Answer

Tous les appareils de chauffage ne disposent pas encore d’un plan éclaté en ligne. Si vous ne trouvez pas votre modèle, vous pouvez quand même rechercher une pièce par référence usine, par description ou par marque dans la rubrique "Pièces détachées chauffage". En cas de doute, contactez notre service client en indiquant la marque, le modèle et si possible des photos de la plaque signalétique de votre appareil.

Question 4

Pourquoi certaines pièces ne figurent pas sur les plans éclatés ?

Accepted Answer

Certains plans sont fournis par les fabricants uniquement pour les pièces principales, ou bien certaines références ne sont plus fabriquées et ne sont plus proposées à la vente. Nous mettons régulièrement à jour nos plans et nos stocks : si une pièce ne figure pas sur un plan ou n’est plus disponible, nous pouvons parfois proposer une pièce compatible ou une solution alternative.

N°	Dénomination	Tarif TTC
3	Réf. usine : P0051264/P06P Verrou de porte p0t18055 (nouvelle reference p0051264/p06p)	21,60 EUR
5	Réf. usine : P0020075 Anse de cendrier p0020075	18,00 EUR
6	Réf. usine : P0019785 Cendrier p0019785 deville pour inserts 7706, 7726, 7727, 7729, 7850, 7852, 7853, 7854, 7855, 7356, 7856, 7857, 7868, 7870, 7920, 7921, 77ap	50,40 EUR
7	Réf. usine : P0046026 Verre bombe p0046026	362,40 EUR
9	Réf. usine : D0045937 Kit tresse d.6mm d0045937 deville pour 7335, 7662, 7670, 7708, 7709, 7783, 7789, 7841	25,20 EUR
10	Réf. usine : P0013447 Raclette p0013447	14,40 EUR
11	Réf. usine : P0045661 Poignee tisonnier p0045661	14,40 EUR
12	Réf. usine : P0027091 Goupille cannelee - 8-24 - iso 8745 p0027091	10,80 EUR
13	Réf. usine : POT20337 Clenche p0t20337	54,00 EUR
15	Réf. usine : D0045928 Kit tresse noire diam 15 d0045928	60,00 EUR
16	Réf. usine : P0047502 P0045915 Grille foyer complete pour inserts deville 7706, 7726, 7727, 7728, 7729, 7920, 7921, 7922, 7925, 7856, 7873, 7831, 7839, 7841, 7843, 7846	194,40 EUR
17	Réf. usine : P0020180 Plaque arriere deville p0020180 pour inserts 7660, 7670, 7706, 7726, 7727, 7729, 7794, 7795, 7796, 7831, 7856, 7857, 7873, 7920	86,40 EUR
18	Réf. usine : P0047202 Deflecteur deville p0047202 pour inserts 7706, 7726, 7727, 7729, 7747, 7850, 7851, 7853, 7857, 7831, 7832, 7856, 7852	54,00 EUR
22	Réf. usine : P0046111/P09E Ens. volet -peint gris p0046111/p09e	50,40 EUR
30	Réf. usine : P0045915 Grille p0045915 pour corbeille deville p0047502 p0047512 p0051391 p0021612	50,40 EUR

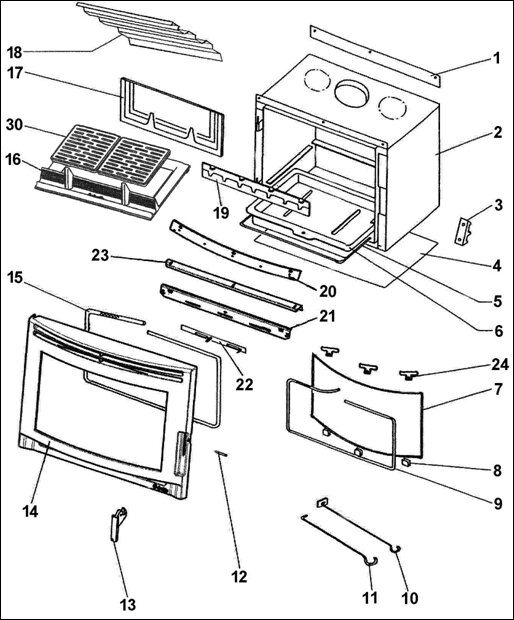

Éclaté — FOYER INSERT BOIS DEVILLE CO7831PTxx
