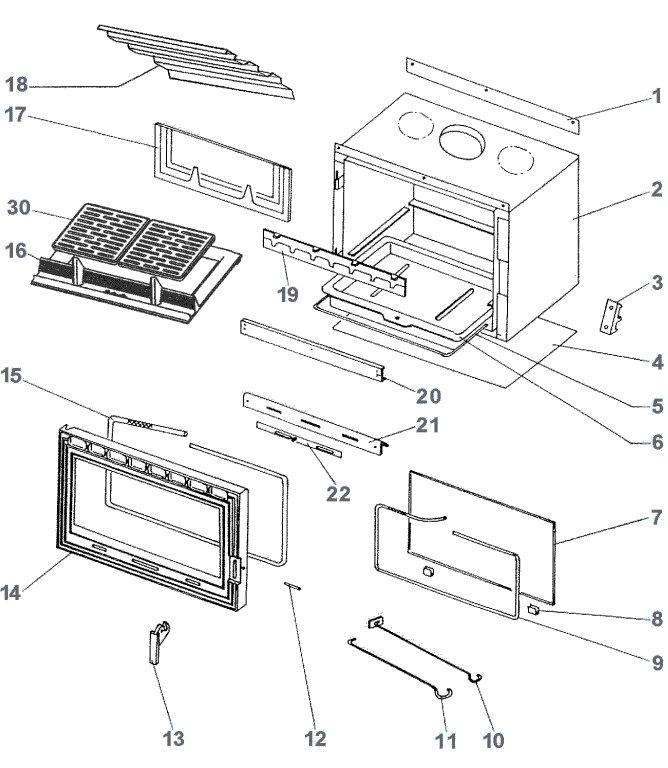

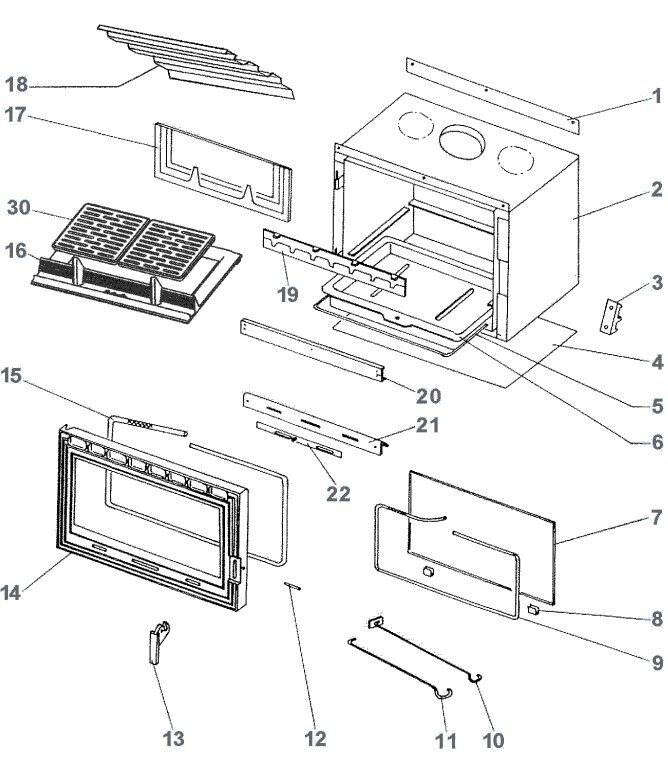

Éclaté — FOYER INSERT BOIS DEVILLE C07856.PTxx

N°	Dénomination	Tarif TTC
3	Réf. usine : P0051264/P06P Verrou de porte p0t18055 (nouvelle reference p0051264/p06p)	21,60 EUR
5	Réf. usine : P0020075 Anse de cendrier p0020075	18,00 EUR
6	Réf. usine : P0019785 Cendrier p0019785 deville pour inserts 7706, 7726, 7727, 7729, 7850, 7852, 7853, 7854, 7855, 7356, 7856, 7857, 7868, 7870, 7920, 7921, 77ap	50,40 EUR
7	Réf. usine : P0028063 Verre de porte p0028063	150,00 EUR
8	Réf. usine : P0023047 Profile entretoise - prof. 30/10 p0023047	3,00 EUR
9	Réf. usine : D0045937 Kit tresse d.6mm d0045937 deville pour 7335, 7662, 7670, 7708, 7709, 7783, 7789, 7841	25,20 EUR
10	Réf. usine : P0013447 Raclette p0013447	14,40 EUR
11	Réf. usine : P0045661 Poignee tisonnier p0045661	14,40 EUR
12	Réf. usine : P0027091 Goupille cannelee - 8-24 - iso 8745 p0027091	10,80 EUR
13	Réf. usine : POT20337 Clenche p0t20337	54,00 EUR
14	Réf. usine : P0T28006/P06B Porte fonte -peint noir p0t28006/p06b	180,00 EUR
15	Réf. usine : D0045928 Kit tresse noire diam 15 d0045928	60,00 EUR
16	Réf. usine : P0047502 P0045915 Grille foyer complete pour inserts deville 7706, 7726, 7727, 7728, 7729, 7920, 7921, 7922, 7925, 7856, 7873, 7831, 7839, 7841, 7843, 7846	194,40 EUR
17	Réf. usine : P0020180 Plaque arriere deville p0020180 pour inserts 7660, 7670, 7706, 7726, 7727, 7729, 7794, 7795, 7796, 7831, 7856, 7857, 7873, 7920	86,40 EUR
18	Réf. usine : P0047202 Deflecteur deville p0047202 pour inserts 7706, 7726, 7727, 7729, 7747, 7850, 7851, 7853, 7857, 7831, 7832, 7856, 7852	54,00 EUR
21	Réf. usine : P0028060 Support volet p0028060	52,80 EUR
22	Réf. usine : P0020120/P09E Ens. volet de reglage -peint gris p0020120/p09e	18,00 EUR
30	Réf. usine : P0045915 Grille p0045915 pour corbeille deville p0047502 p0047512 p0051391 p0021612	50,40 EUR
