Question 1

À quoi servent les plans éclatés chauffage ?

Accepted Answer

Les plans éclatés permettent de visualiser l’ensemble des pièces d’un appareil de chauffage (chaudière, insert, poêle, cuisinière, etc.) et de repérer précisément la référence dont vous avez besoin. Chaque numéro sur le plan correspond à une pièce détachée identifiée dans notre catalogue.

Question 2

Comment trouver la bonne pièce détachée à partir d’un plan éclaté ?

Accepted Answer

Choisissez d’abord le plan correspondant à votre appareil (marque, modèle, référence commerciale). Sur le plan, repérez le numéro de la pièce recherchée, puis cliquez sur la ligne correspondante dans le tableau ou dans la liste de pièces associées. Vous accédez alors à la fiche produit détaillée avec prix, disponibilité et compatibilités.

Question 3

Je ne trouve pas le plan éclaté de mon appareil, que puis-je faire ?

Accepted Answer

Tous les appareils de chauffage ne disposent pas encore d’un plan éclaté en ligne. Si vous ne trouvez pas votre modèle, vous pouvez quand même rechercher une pièce par référence usine, par description ou par marque dans la rubrique "Pièces détachées chauffage". En cas de doute, contactez notre service client en indiquant la marque, le modèle et si possible des photos de la plaque signalétique de votre appareil.

Question 4

Pourquoi certaines pièces ne figurent pas sur les plans éclatés ?

Accepted Answer

Certains plans sont fournis par les fabricants uniquement pour les pièces principales, ou bien certaines références ne sont plus fabriquées et ne sont plus proposées à la vente. Nous mettons régulièrement à jour nos plans et nos stocks : si une pièce ne figure pas sur un plan ou n’est plus disponible, nous pouvons parfois proposer une pièce compatible ou une solution alternative.

N°	Dénomination	Tarif TTC
2	Réf. usine : 10319212201 Couvre ecrou 10319212201 pour godin 3720	30,00 EUR
5	Réf. usine : 11147212201 Crapaudine 11147212201 pour godin 3720 3736	26,40 EUR
8	Réf. usine : 13315372000 Tiroir cendre 13315372000 pour godin 3720	52,80 EUR
9	Réf. usine : 10338372098 Fut complet godin 3720 assemble ref 10338372098	150,00 EUR
11	Réf. usine : 14101372001 Cle a crochet godin 14101372001	45,60 EUR
13	Réf. usine : 10221372053 Grille devant 10221372053 pour godin 3720	28,80 EUR
23	Réf. usine : 14383373601 14383373653 Devant de boite a fumee godin 3720 3736 ref 14383373601	30,00 EUR
24	Réf. usine : 14305373600 14305373653 Grille de boite a fumee godin 3720 3736 ref 14305373600	25,20 EUR
27	Réf. usine : 14303373601 Semelle boite a fumee 143033736 pour godin 3720 3736	132,00 EUR
28	Réf. usine : 14301373601 Boite a fumee 14301373601 pour godin 3720 3736	122,40 EUR
29	Réf. usine : 10367373601 Support foyer ref.10367373601 godin 3720, 3736	92,40 EUR
37	Réf. usine : 00001304691 Tresse godin 10.5mm ref 00001304691	13,20 EUR
38	Réf. usine : 00001304860 Tresse verre godin thermocord autocollante ref 00001304860	7,20 EUR

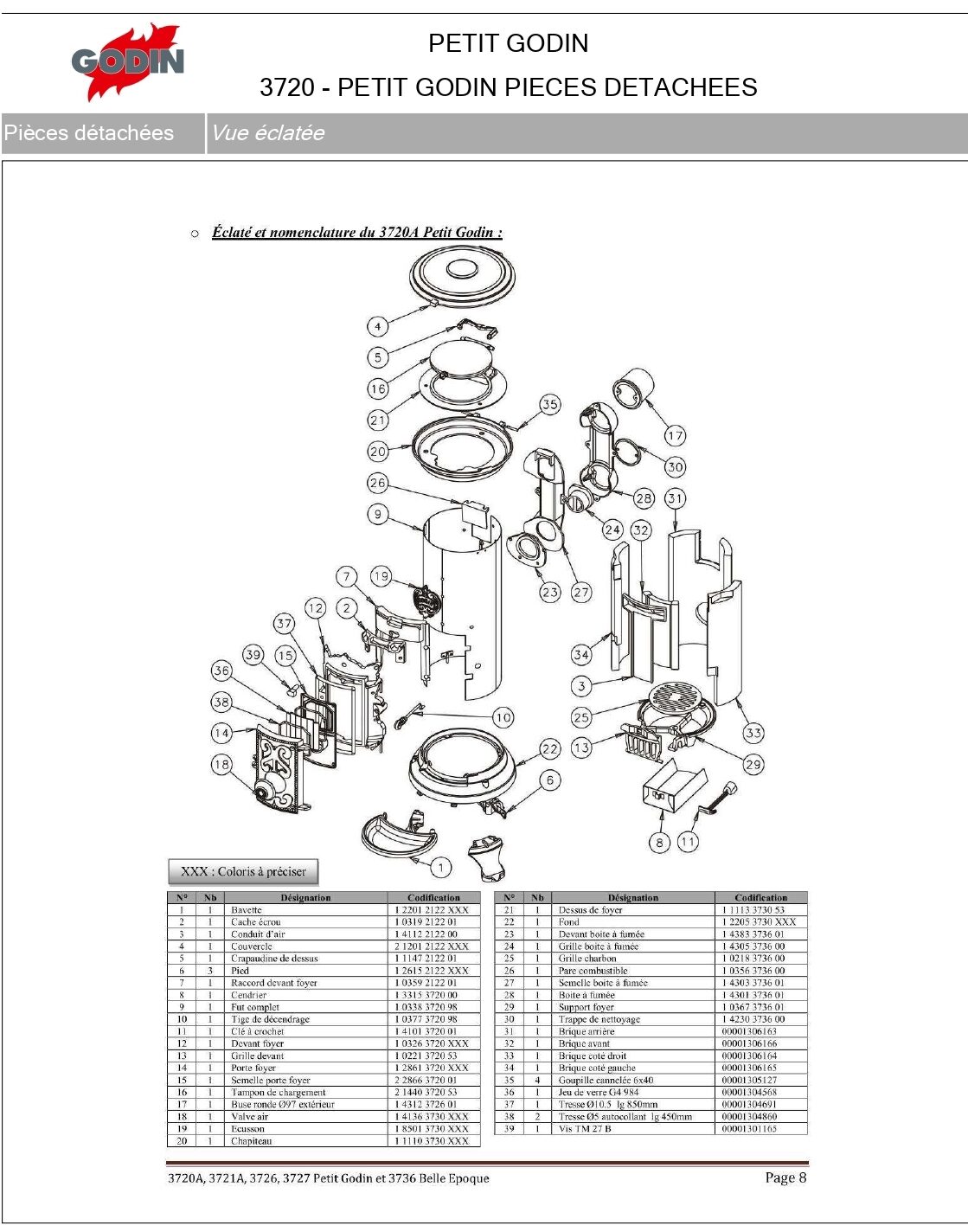

Éclaté — Vue éclatée Godin 3720
