Question 1

À quoi servent les plans éclatés chauffage ?

Accepted Answer

Les plans éclatés permettent de visualiser l’ensemble des pièces d’un appareil de chauffage (chaudière, insert, poêle, cuisinière, etc.) et de repérer précisément la référence dont vous avez besoin. Chaque numéro sur le plan correspond à une pièce détachée identifiée dans notre catalogue.

Question 2

Comment trouver la bonne pièce détachée à partir d’un plan éclaté ?

Accepted Answer

Choisissez d’abord le plan correspondant à votre appareil (marque, modèle, référence commerciale). Sur le plan, repérez le numéro de la pièce recherchée, puis cliquez sur la ligne correspondante dans le tableau ou dans la liste de pièces associées. Vous accédez alors à la fiche produit détaillée avec prix, disponibilité et compatibilités.

Question 3

Je ne trouve pas le plan éclaté de mon appareil, que puis-je faire ?

Accepted Answer

Tous les appareils de chauffage ne disposent pas encore d’un plan éclaté en ligne. Si vous ne trouvez pas votre modèle, vous pouvez quand même rechercher une pièce par référence usine, par description ou par marque dans la rubrique "Pièces détachées chauffage". En cas de doute, contactez notre service client en indiquant la marque, le modèle et si possible des photos de la plaque signalétique de votre appareil.

Question 4

Pourquoi certaines pièces ne figurent pas sur les plans éclatés ?

Accepted Answer

Certains plans sont fournis par les fabricants uniquement pour les pièces principales, ou bien certaines références ne sont plus fabriquées et ne sont plus proposées à la vente. Nous mettons régulièrement à jour nos plans et nos stocks : si une pièce ne figure pas sur un plan ou n’est plus disponible, nous pouvons parfois proposer une pièce compatible ou une solution alternative.

N°	Dénomination	Tarif TTC
0	Réf. usine : D0026589 D0026143 Telecommande d0026589 d0026143	42,00 EUR
3	Réf. usine : D0026578 Afficheur horizontal d0026578	110,40 EUR
4	Réf. usine : D0026577 Nappe d'afficheur deville d0026577 - lg : 1500mm / 16 contacts	14,40 EUR
6	Réf. usine : D0026590 / 1042002000 Thermostat de securite rearmement manuel deville d0026590 / invicta 1042002000	43,20 EUR
8	Réf. usine : D0026587 Sonde de temperature d0026587	25,20 EUR
10	Réf. usine : D0026722 Sachet de 2 paliers d0026722	64,80 EUR
12	Réf. usine : D0026751 Joint de motoreducteur d0026751	66,00 EUR
14	Réf. usine : D0026720 Accouplement d0026720	42,00 EUR
15	Réf. usine : D0026791 Ensemble motoreducteur d0026791 pour poêle à granulés deville	93,60 EUR
16	Réf. usine : D0026575 / D0026825 Bougie d'allumage pour poêle à granulé d0026575/d0026825	38,40 EUR
17	Réf. usine : D0026793 Panneau lateral bordeaux d0026793	216,00 EUR
18	Réf. usine : D0026605 D0026732 Ventilateur de convection gt500ce01 d0026605 deville (remplace d0026732) pour poele 7736.6-7723 7738	180,00 EUR
19	Réf. usine : D0026778 Carte electronique complete d0026778	300,00 EUR
21	Réf. usine : D0026584 Pressostat de securite d0026584	50,40 EUR
23	Réf. usine : D0026733 Creuset d0026733 pour poeles granules deville 7723/7714	240,00 EUR
25	Réf. usine : D0026601 Joint de trappe de visite d0026601	20,40 EUR
26	Réf. usine : D0026723 Trappe de visite d0026723	18,00 EUR
27	Réf. usine : D0026604 Poignee de porte d0026604	63,60 EUR
29	Réf. usine : D0026798 Facade inferieure - noir d0026798	166,80 EUR
30	Réf. usine : D0026623 Joint de volute d'extracteur de fumee d0026623	22,80 EUR
31	Réf. usine : D0026725 Volute d'extracteur de fumee d0026725	166,80 EUR
32	Réf. usine : D0026624 Joint d'extracteur de fumees deville d0026624	24,00 EUR
33	Réf. usine : D0026580 Extracteur d0026580 nouveau modele pour poele granules deville	156,00 EUR
34	Réf. usine : D0026588 / AL368800 Sonde de fumee d0026588 / al368800 deville / invicta	36,00 EUR
35	Réf. usine : D0026741 Sachet de 2 presse-verres d0026741	63,60 EUR
37	Réf. usine : D0026740 Verre de porte d0026740	306,00 EUR
39	Réf. usine : D0026625 Joint de porte -diam. 12 mm- long. 1,8 m d0026625	60,00 EUR

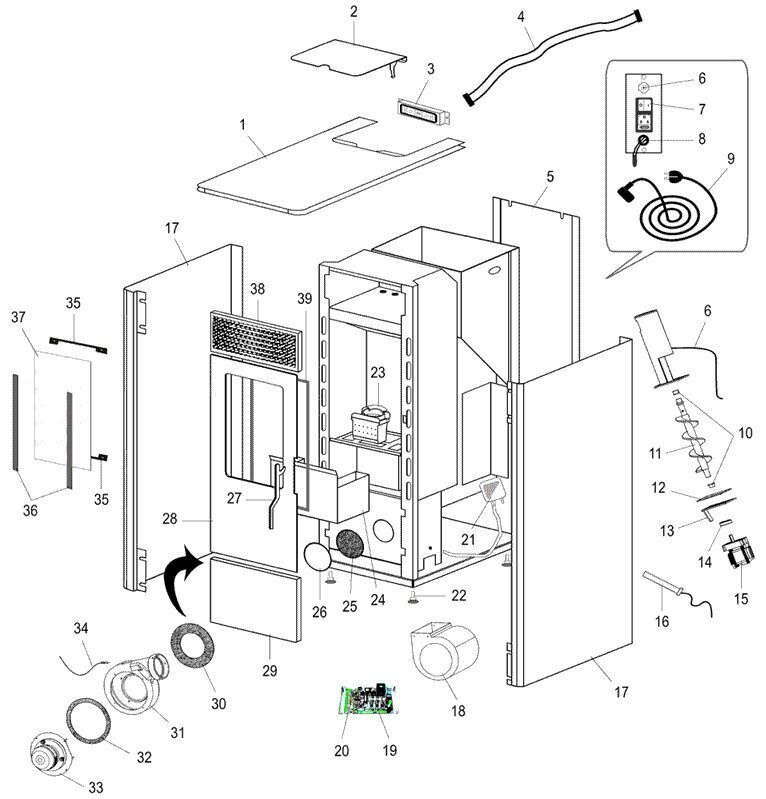

Éclaté — POELE A GRANULES DE BOIS PENMEN C07723.0x-DA
