Question 1

À quoi servent les plans éclatés chauffage ?

Accepted Answer

Les plans éclatés permettent de visualiser l’ensemble des pièces d’un appareil de chauffage (chaudière, insert, poêle, cuisinière, etc.) et de repérer précisément la référence dont vous avez besoin. Chaque numéro sur le plan correspond à une pièce détachée identifiée dans notre catalogue.

Question 2

Comment trouver la bonne pièce détachée à partir d’un plan éclaté ?

Accepted Answer

Choisissez d’abord le plan correspondant à votre appareil (marque, modèle, référence commerciale). Sur le plan, repérez le numéro de la pièce recherchée, puis cliquez sur la ligne correspondante dans le tableau ou dans la liste de pièces associées. Vous accédez alors à la fiche produit détaillée avec prix, disponibilité et compatibilités.

Question 3

Je ne trouve pas le plan éclaté de mon appareil, que puis-je faire ?

Accepted Answer

Tous les appareils de chauffage ne disposent pas encore d’un plan éclaté en ligne. Si vous ne trouvez pas votre modèle, vous pouvez quand même rechercher une pièce par référence usine, par description ou par marque dans la rubrique "Pièces détachées chauffage". En cas de doute, contactez notre service client en indiquant la marque, le modèle et si possible des photos de la plaque signalétique de votre appareil.

Question 4

Pourquoi certaines pièces ne figurent pas sur les plans éclatés ?

Accepted Answer

Certains plans sont fournis par les fabricants uniquement pour les pièces principales, ou bien certaines références ne sont plus fabriquées et ne sont plus proposées à la vente. Nous mettons régulièrement à jour nos plans et nos stocks : si une pièce ne figure pas sur un plan ou n’est plus disponible, nous pouvons parfois proposer une pièce compatible ou une solution alternative.

N°	Dénomination	Tarif TTC
0	Réf. usine : 00001305508 Ventilateur godin 00001305508	102,00 EUR
4	Réf. usine : 14101372001 Cle a crochet godin 14101372001	45,60 EUR
9	Réf. usine : 24312316853 24312316801 Buse ronde godin d=200 ref 24312316853	54,00 EUR
12	Réf. usine : 00001304691 Tresse godin 10.5mm ref 00001304691	12,00 EUR
19	Réf. usine : P0020263 / 12530 / 00001304785 Inverseur 3 positions deville, supra ou godin	14,40 EUR
20	Réf. usine : 10368316800 / 20368316853 Support foyer droit 10368316800 pour godin 3168 et 3268	120,00 EUR
21	Réf. usine : 10369316800 / 20369316853 Support foyer gauche 10369316800 pour godin 3168 et 3268	120,00 EUR
23	Réf. usine : 20160326801 Plaque arriere adaptable godin 20160326801 pour inserts 3268 3183 3283 680115	60,00 EUR
27	Réf. usine : 20214315501 Grille de fond 202143155 ex 102143155 / 10214366102 pour godin 3258 3268 3151 3155 3158 3268 5152 350104 366101 366102	78,00 EUR
28	Réf. usine : 10306326800 / 10306326853 Chenet godin 3268 gris anth ref 10306326800 / 10306326853	66,00 EUR
29	Réf. usine : 10131326800 Deflecteur godin adaptable ref 10131326800 insert 1268, 3168, 3268 et 3368.	96,00 EUR
30	Réf. usine : 12839325811 12839325853 Poignee porte de chargement godin 3258 laiton ref 12839325811 / 12839325853	26,40 EUR
32	Réf. usine : 14173326853 14173326800 Conduit superieur air godin 3268 ref 14173326853 14173326800	14,40 EUR
37	Réf. usine : 00001304860 Tresse verre godin thermocord autocollante ref 00001304860	7,20 EUR
40	Réf. usine : 12071660101053 Fixe vitre godin inf 660101 anth ref 12071660101	3,60 EUR
46	Réf. usine : 14312372101 Buse ronde d.125 14312372101 pour godin 3121 3721 3726 3727	57,60 EUR
47	Réf. usine : 14230372153 Trappe nettoyage 3721 14230372153	23,33 EUR

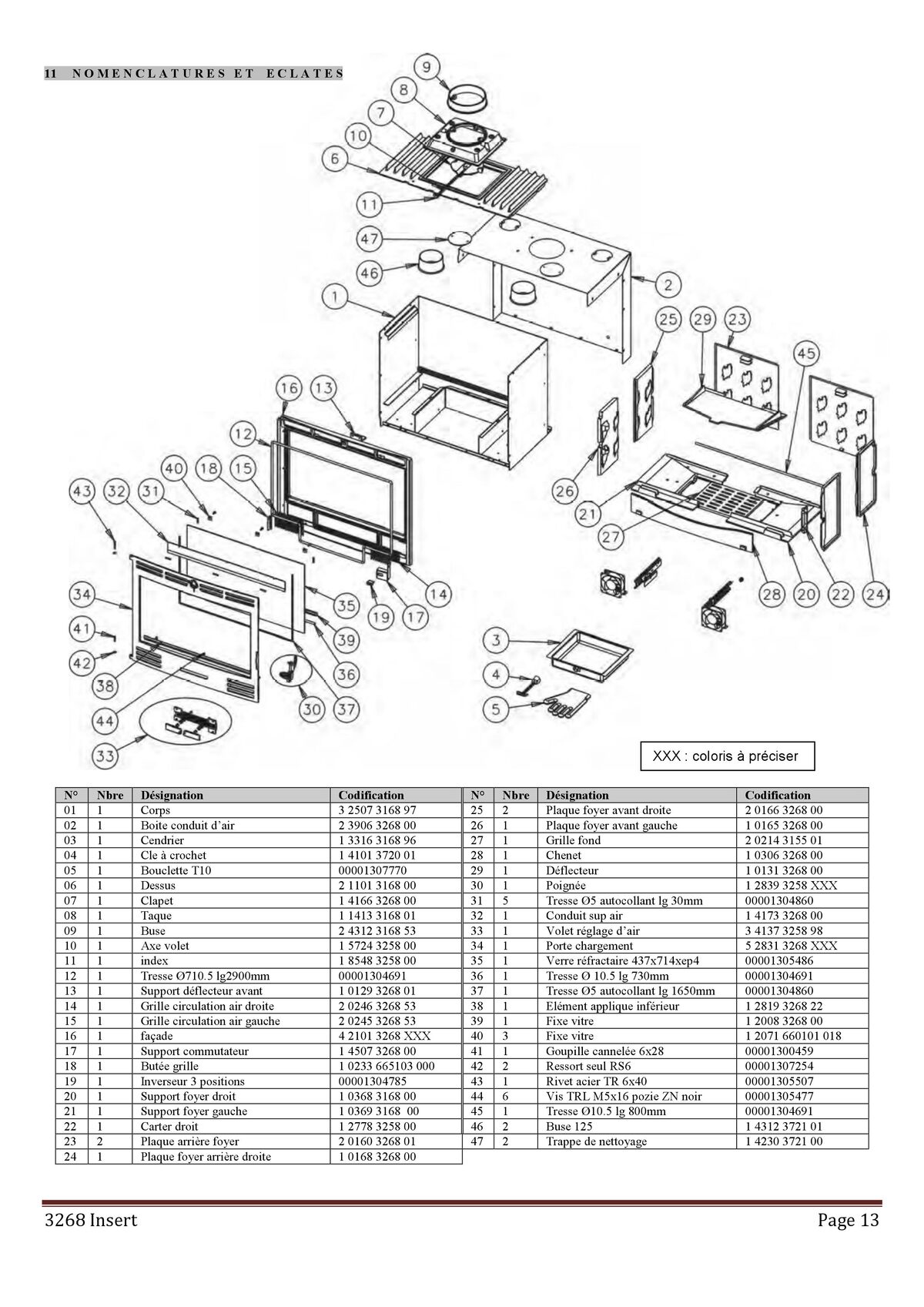

Éclaté — Vue éclatée insert turbo Godin 3268
