À quoi servent les plans éclatés chauffage ?

Les plans éclatés permettent de visualiser l’ensemble des pièces d’un appareil de chauffage (chaudière, insert, poêle, cuisinière, etc.) et de repérer précisément la référence dont vous avez besoin. Chaque numéro sur le plan correspond à une pièce détachée identifiée dans notre catalogue.

Comment trouver la bonne pièce détachée à partir d’un plan éclaté ?

Choisissez d’abord le plan correspondant à votre appareil (marque, modèle, référence commerciale). Sur le plan, repérez le numéro de la pièce recherchée, puis cliquez sur la ligne correspondante dans le tableau ou dans la liste de pièces associées. Vous accédez alors à la fiche produit détaillée avec prix, disponibilité et compatibilités.

Je ne trouve pas le plan éclaté de mon appareil, que puis-je faire ?

Tous les appareils de chauffage ne disposent pas encore d’un plan éclaté en ligne. Si vous ne trouvez pas votre modèle, vous pouvez quand même rechercher une pièce par référence usine, par description ou par marque dans la rubrique "Pièces détachées chauffage". En cas de doute, contactez notre service client en indiquant la marque, le modèle et si possible des photos de la plaque signalétique de votre appareil.

Pourquoi certaines pièces ne figurent pas sur les plans éclatés ?

Certains plans sont fournis par les fabricants uniquement pour les pièces principales, ou bien certaines références ne sont plus fabriquées et ne sont plus proposées à la vente. Nous mettons régulièrement à jour nos plans et nos stocks : si une pièce ne figure pas sur un plan ou n’est plus disponible, nous pouvons parfois proposer une pièce compatible ou une solution alternative.

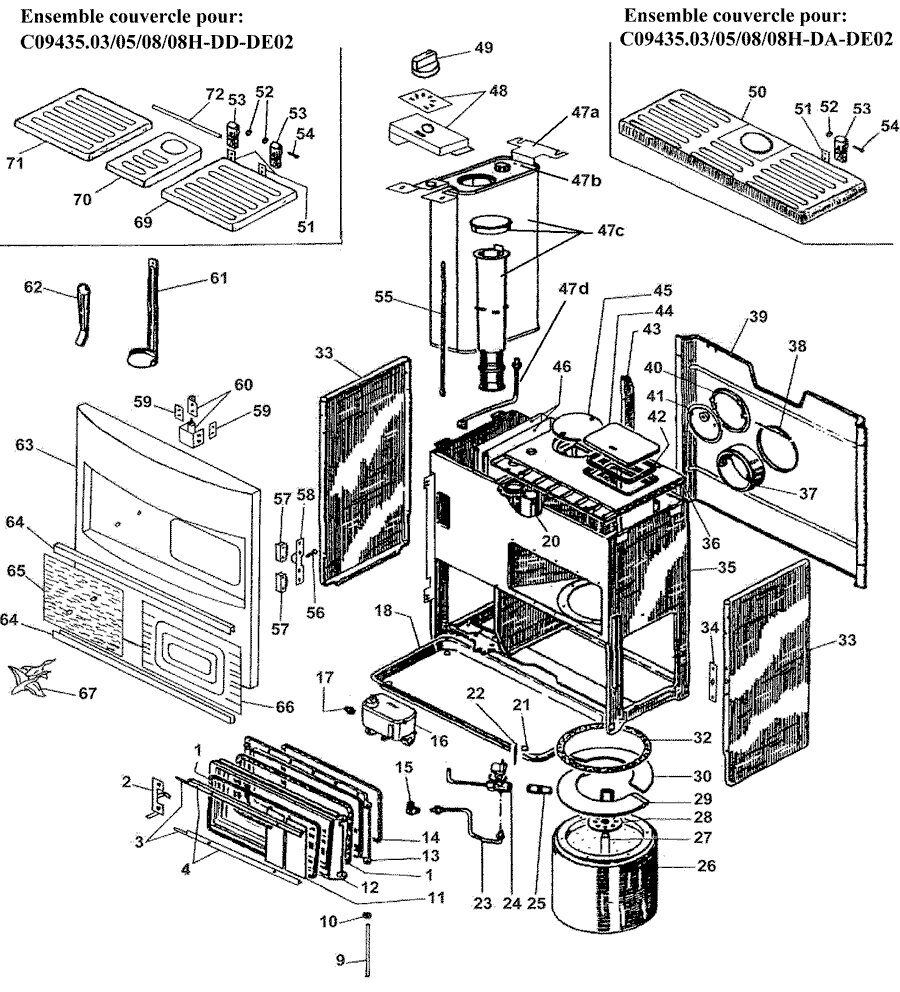

Éclaté — POELE FIOUL DEVILLE 2000 DEPART ARRIERE 9435.XX

N°	Dénomination	Tarif TTC
1	Réf. usine : D0045938 Kit tresse - diam. 8 mm - noir d0045938	21,60 EUR
2	Réf. usine : P0045729 Verrou poele fioul p0045729	38,40 EUR
4	Réf. usine : P0037493 Presse-verre deville p0037493	13,20 EUR
9	Réf. usine : P0045701 Axe de hublot deville p0045701	15,00 EUR
10	Réf. usine : P0011650 Arret d'axe arcb - diam. 4,5 p0011650	15,00 EUR
11	Réf. usine : P0036548 Verre de hublot deville p0036548	69,60 EUR
12	Réf. usine : P0045694 Hublot p0045694	114,00 EUR
13	Réf. usine : P0045693 Embase p0045693	0,00 EUR
14	Réf. usine : D0045929 Kit tresse blanche d 6.5 mm d0045929	22,80 EUR
15	Réf. usine : P0008221 Raccord d'alimentation deville p0008221	14,40 EUR
16	Réf. usine : P0051832 Distributeur toby p0051832 (remplace p0037364) deville	216,00 EUR
17	Réf. usine : P0008529 Raccord droit deville p0008529	14,40 EUR
18	Réf. usine : P0009493 Tiroir deville p0009493	57,60 EUR
21	Réf. usine : P0009203 Tube entretoise deville p0009203	15,00 EUR
22	Réf. usine : P0009204 Bilame de starter deville p0009204	15,60 EUR
23	Réf. usine : P0009468 Alimentation bruleur p0009468	48,00 EUR
24	Réf. usine : P0028673 Ens. te decrasseur monte p0028673	66,00 EUR
25	Réf. usine : P0008647 Tube de decrassage deville p0008647	21,60 EUR
27	Réf. usine : P0010847 Tube inducteur p0010847	74,40 EUR
28	Réf. usine : P0010008 Anneau diffuseur p0010008	15,00 EUR
29	Réf. usine : P0009886 Demi anneau support p0009886	37,80 EUR
30	Réf. usine : P0009887 Demi anneau support p0009887	34,80 EUR
32	Réf. usine : P0027547 Joint bruleur p0027547 deville pour poele 9444	24,00 EUR
34	Réf. usine : P0045111 Contre-plaque d'aimants p0045111	15,00 EUR
36	Réf. usine : P0T36528 Dessus poele fioul deville p0t36528	98,40 EUR
37	Réf. usine : P0T11272 Buse - diam. 125 mm p0t11272	58,80 EUR
38	Réf. usine : P0011067 Axe de volet moderateur p0011067	15,00 EUR
40	Réf. usine : P0009076 Support volet moderateur p0009076	15,00 EUR
42	Réf. usine : D0049640 Kit tresse - 9x4,5 mm - blanc d0049640	26,40 EUR
43	Réf. usine : P0009622 Ecran de derriere p0009622	15,00 EUR
45	Réf. usine : P0T11271/P06A Tampon de buse -peint noir p0t11271/p06a	20,40 EUR
47	Réf. usine : DP0048840 Deville reservoir equipe p0048840	492,00 EUR
47d	Réf. usine : P0045689 Alimentation distributeur p0045689	48,00 EUR
49	Réf. usine : P0037314 Bouton de commande p0037314	14,40 EUR
52	Réf. usine : P0009582 Arret d'axe arcb - diam. 5 p0009582	14,40 EUR
54	Réf. usine : P0009645 Axe p0009645	14,40 EUR
55	Réf. usine : P0036674 Tige de commande distributeur p0036674	26,40 EUR
57	Réf. usine : P0027680 Aimant p0027680	15,60 EUR
59	Réf. usine : P0011705 Ecrou double - m5 p0011705	15,60 EUR
61	Réf. usine : P0007984 Racleur fond poele fioul 9444 p0007984	19,20 EUR
62	Réf. usine : P0008822 Cle de tampon p0008822	15,60 EUR
64	Réf. usine : P0036545 Enjoliveur poele fioul deville p0036545	50,40 EUR
66	Réf. usine : P0037453 / P0050618 Verre de porte deville p0037453 nouvelle ref p0050618	84,00 EUR
72	Réf. usine : P0036650 Axe de couvercle p0036650	15,60 EUR
