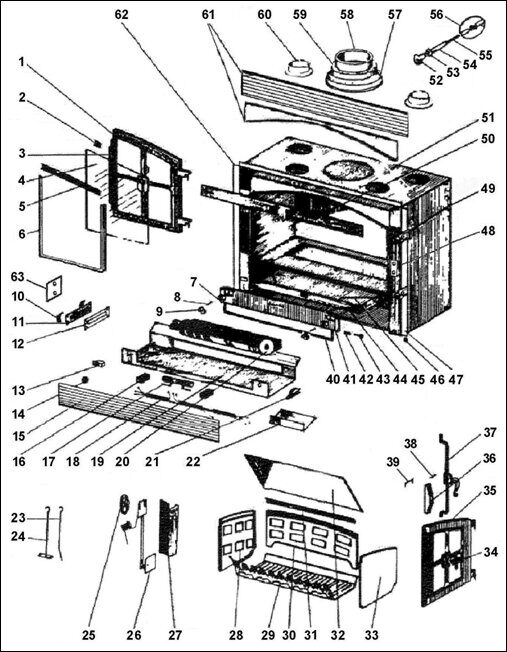

Éclaté — FOYER INSERT BOIS DEVILLE CO7867.PTxx

N°	Dénomination	Tarif TTC
0	Réf. usine : P0037182 Thermostat a disque bimetal p0037182 deville pour insert 7867	21,60 EUR
0	Réf. usine : P0046109 Selecteur auto/manu deville p0046109	14,40 EUR
2	Réf. usine : P0019306 Profile entretoise p0019306 pour insert bois c07867.ptxx	2,40 EUR
3	Réf. usine : D0045928 Kit tresse noire diam 15 d0045928	60,00 EUR
4	Réf. usine : P0018617 Verre de porte insert deville 7867 p0018617	84,00 EUR
5	Réf. usine : P0045503 Patte de fixation insert deville 7867 p0045503	15,60 EUR
6	Réf. usine : P0019450 Piece de fixation droite p0019450	28,80 EUR
6	Réf. usine : P0019451 Piece de fixation gauche p0019451	28,80 EUR
7	Réf. usine : P0T13358 Verrou porte cendrier p0t13358	14,40 EUR
8	Réf. usine : P0018930 Axe de manette p0018930 pour insert bois c07867.ptxx	13,80 EUR

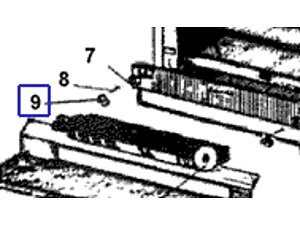

9	Réf. usine : P0T18929 Manette de fermeture p0t18929 pour insert bois c07867.ptxx	28,80 EUR
12	Réf. usine : P0023193 Joint support bulbe deville p0023193	15,00 EUR
13	Réf. usine : P0020263 / 12530 / 00001304785 Inverseur 3 positions deville, supra ou godin	14,40 EUR
17	Réf. usine : P0019072 Resistance p0019072 deville pour soufflerie p0023108	42,00 EUR
20	Réf. usine : P0019061 Ventilateur p0019061 inserts deville co7867pt, co7867.3, co7868 , co7887 et co7888	102,00 EUR
24	Réf. usine : P0013447 Raclette p0013447	14,40 EUR
25	Réf. usine : P0T17782/P09E Manette thermostat p0t17782 pour inserts 7867, 7868, 7888.	50,40 EUR

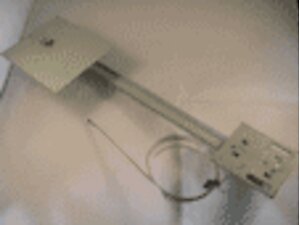

26	Réf. usine : P0017811 Ensemble thermostat deville p0017811 pour inserts 7861, 7864, 7865, 7867, 7868, 7888	102,00 EUR
28	Réf. usine : P0021589 Plaque laterale gauche deville p0021589 ex 18618	74,40 EUR
29	Réf. usine : P0021587 / P0018624 Corbeille deville p0021587 (ex p0018624) pour inserts co7867, co7868, co7861, co7863, co7865, co7887, co7888, co7836	110,40 EUR

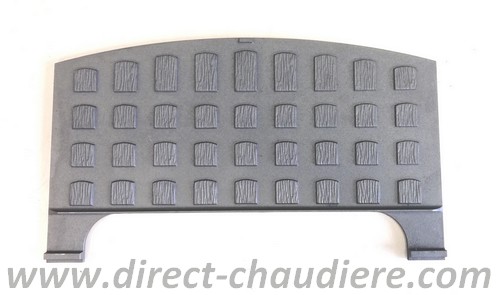

30	Réf. usine : P0021588 Plaque arriere deville p0021588 pour modeles 7865 7867 7868 7870 7887 7888 7836 ex 18621	78,00 EUR

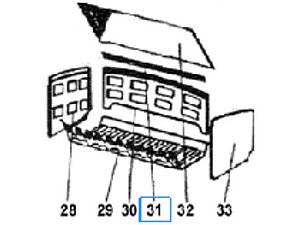

31	Réf. usine : P0046165 Equerre support deflecteur deville p0046165	36,00 EUR
32	Réf. usine : P0047205 Deflecteur deville 7836 7865 7866 7867 7868 7887 7888 7861 7870 p0047205	72,00 EUR
33	Réf. usine : P0021590 Plaque laterale droite deville p0021590 ex 18619	72,00 EUR
40	Réf. usine : D0045932 Kit tresse noire diam 12 d0045932	24,00 EUR
41	Réf. usine : P0T18897 Porte de cendrier p0t18897	74,40 EUR
42	Réf. usine : P0012385 Ressort p0012385 deville	14,40 EUR
43	Réf. usine : P0012384 Axe p0012384	14,40 EUR
44	Réf. usine : P0020366 Cendrier p0020366 insert deville 7335 7867 7858 7859 7795 7794 7796	50,40 EUR
49	Réf. usine : P0T26744 Charniere de porte p0t26744	42,00 EUR
52	Réf. usine : P0T18660 Manette p0t18660	25,20 EUR
53	Réf. usine : P0016964 Ressort p0016964	14,40 EUR
54	Réf. usine : P0T21275 Tube entretoise p0t21275	15,00 EUR
55	Réf. usine : P0021271 Tige de volet de buse deville 7867 ref p0021271	15,00 EUR
56	Réf. usine : POT23144 Volet de buse deville 7867 ref pot23144	48,00 EUR
57	Réf. usine : P0023194 Joint de buse p0023194	18,00 EUR
58	Réf. usine : P0T19345 Buse deville 7867 p0t19345	93,60 EUR
59	Réf. usine : D0045938 Kit tresse - diam. 8 mm - noir d0045938	21,60 EUR
