Question 1

À quoi servent les plans éclatés chauffage ?

Accepted Answer

Les plans éclatés permettent de visualiser l’ensemble des pièces d’un appareil de chauffage (chaudière, insert, poêle, cuisinière, etc.) et de repérer précisément la référence dont vous avez besoin. Chaque numéro sur le plan correspond à une pièce détachée identifiée dans notre catalogue.

Question 2

Comment trouver la bonne pièce détachée à partir d’un plan éclaté ?

Accepted Answer

Choisissez d’abord le plan correspondant à votre appareil (marque, modèle, référence commerciale). Sur le plan, repérez le numéro de la pièce recherchée, puis cliquez sur la ligne correspondante dans le tableau ou dans la liste de pièces associées. Vous accédez alors à la fiche produit détaillée avec prix, disponibilité et compatibilités.

Question 3

Je ne trouve pas le plan éclaté de mon appareil, que puis-je faire ?

Accepted Answer

Tous les appareils de chauffage ne disposent pas encore d’un plan éclaté en ligne. Si vous ne trouvez pas votre modèle, vous pouvez quand même rechercher une pièce par référence usine, par description ou par marque dans la rubrique "Pièces détachées chauffage". En cas de doute, contactez notre service client en indiquant la marque, le modèle et si possible des photos de la plaque signalétique de votre appareil.

Question 4

Pourquoi certaines pièces ne figurent pas sur les plans éclatés ?

Accepted Answer

Certains plans sont fournis par les fabricants uniquement pour les pièces principales, ou bien certaines références ne sont plus fabriquées et ne sont plus proposées à la vente. Nous mettons régulièrement à jour nos plans et nos stocks : si une pièce ne figure pas sur un plan ou n’est plus disponible, nous pouvons parfois proposer une pièce compatible ou une solution alternative.

N°	Dénomination	Tarif TTC
3	Réf. usine : P0T18628 Tampon de buse male - diam. 153 mm p0t18628	33,60 EUR
6	Réf. usine : P0047204 Deflecteur deville p0047204 pour poeles 7662, 7780, 7783, 7784, 7753, 7762	76,80 EUR
8	Réf. usine : P0047233 Equerre support deflecteur p0047233	50,40 EUR
9	Réf. usine : P0018633 Plaque laterale deville p0018633 pour poele bois 7780	76,80 EUR
10	Réf. usine : P0018663 Plaque arriere foyer 7780 p0018663	69,60 EUR
12	Réf. usine : P0018632 Grille de foyer p0018632 pour poele deville 7662, 7762, 7780, 7783, 7784	48,00 EUR
13	Réf. usine : P0018613 Garde cendres pour 7780 deville (unité) p0018613	38,40 EUR
14	Réf. usine : P0020352/E03D Ens. plaque decor de cote -emaille rouge p0020352/e03d	73,20 EUR
14	Réf. usine : P0020352/E08E Ens. plaque decor de cote -emaille brun p0020352/e08e	63,60 EUR
15	Réf. usine : P0019106 Loqueteau magnetique p0019106 deville pour poele 7780	37,20 EUR
15	Réf. usine : P0019107 Contre-plaque de loqueteau p0019107	12,00 EUR
18	Réf. usine : D0045939 Tresse noire d.11 d0045939 deville pour 7762, 7765, 7769, 7708, 7709, 7780, 7782	30,00 EUR
25	Réf. usine : P0T19241 Buse male - diam. 153 mm p0t19241	45,60 EUR
26	Réf. usine : P0009582 Arret d'axe arcb - diam. 5 p0009582	14,40 EUR
28	Réf. usine : P0009645 Axe p0009645	14,40 EUR
33	Réf. usine : P0018951 Axe de hublot p0018951	14,40 EUR
36	Réf. usine : P0018504 Rondelle elastique ondulee - diam. 8 p0018504	14,40 EUR
37	Réf. usine : P0018485 Arret axe - diam. 8 mm p0018485	14,40 EUR
38	Réf. usine : P0T18483 Poignee de porte p0t18483	24,00 EUR
39	Réf. usine : P0018712 Verre de hublot p0018712 deville pour poele 7780	138,00 EUR
41	Réf. usine : P0016143 Manette thermostat p0016143 deville poele 7780	14,40 EUR
43	Réf. usine : P0018713 Ensemble thermostat deville p0018713 pour poele 7662, 7780, 7783	104,40 EUR
45	Réf. usine : P0019088 Profile entretoise - prof. 20/10 p0019088 (longueur: 2 cm)	2,40 EUR
47	Réf. usine : P0T18484 Gache p0t18484	18,00 EUR
48	Réf. usine : P0U20041 Axe de manette usine p0u20041	15,00 EUR
49	Réf. usine : P0T18660 Manette p0t18660	25,20 EUR
50	Réf. usine : P0014600 Charniere de porte p0014600	15,60 EUR
51	Réf. usine : P0027517 Patte de fermeture p0027517	14,40 EUR
52	Réf. usine : P0020300 Ens. porte de cendrier p0020300	52,80 EUR
53	Réf. usine : D0045939 Tresse noire d.11 d0045939 deville pour 7762, 7765, 7769, 7708, 7709, 7780, 7782	30,00 EUR
54	Réf. usine : P0020308 Anse de cendrier p0020308	12,00 EUR
55	Réf. usine : P0020306 Cendrier deville p0020306 pour poeles 7750, 7753, 7755, 7662, 7780, 7709, 7708, 7790, 7783, 7784, 7789, 7799, 7762, 77aa, 77ah, 77ar, 77as	50,40 EUR
56	Réf. usine : P0045661 Poignee tisonnier p0045661	14,40 EUR
57	Réf. usine : P0013447 Raclette p0013447	14,40 EUR

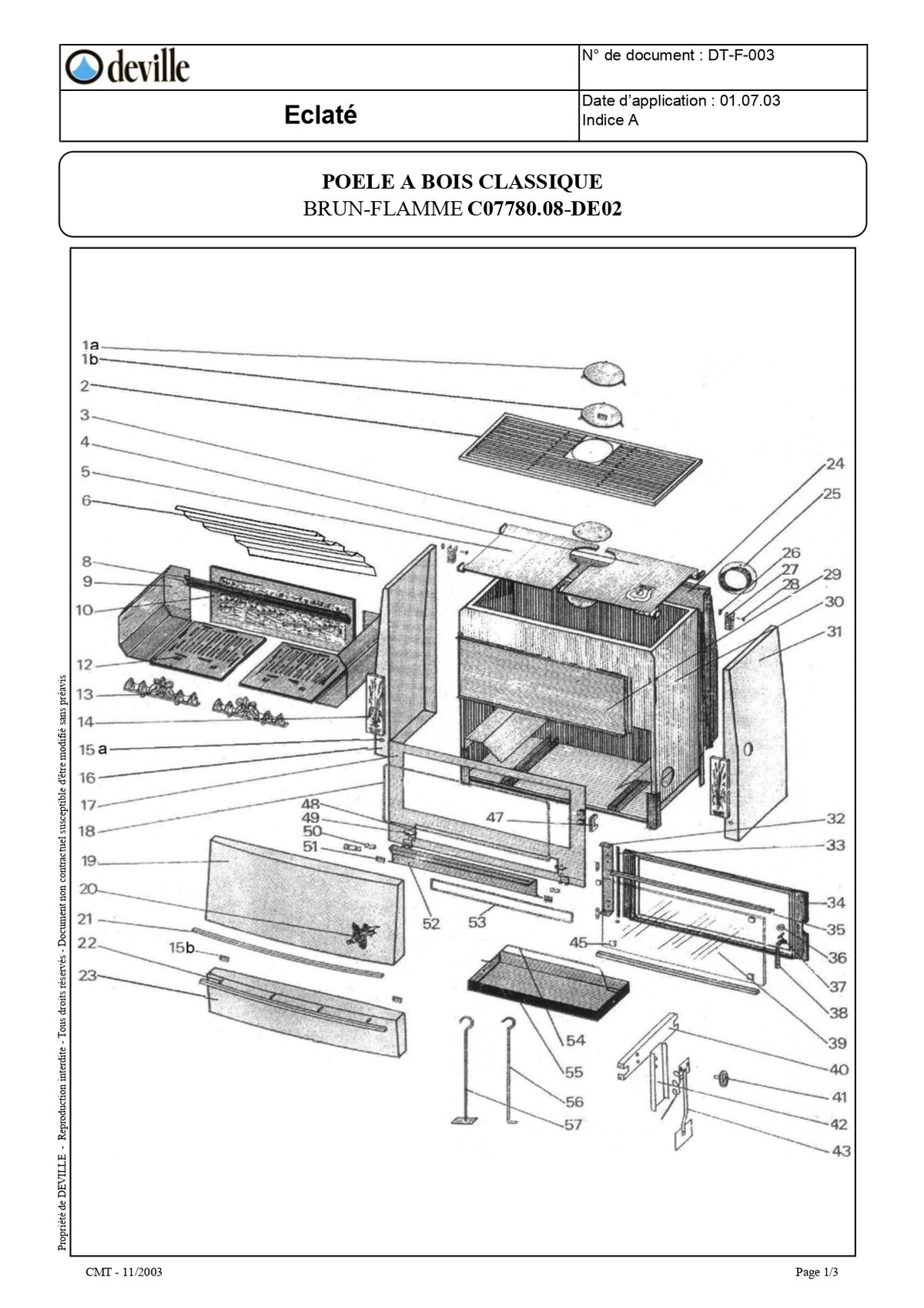

Éclaté — POELE A BOIS DEVILLE EMILIA 7780.xx
